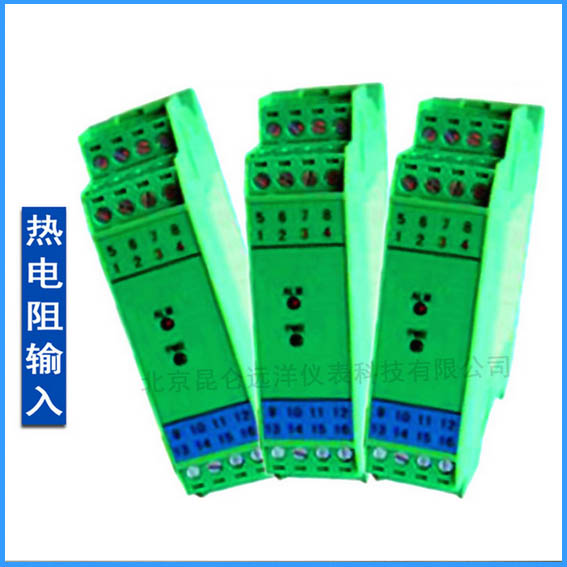

检测端安全栅（热电阻）

产品型号：    KYEXA-21（一入一出）

                   KYEXA-211（一入二出）

                   KYEXA-2D11（二入二出）

输入信号：    热电阻

输出信号：    4-20mA

供电电源：    24V DC

外形尺寸：    114mm×99mm×22.5mm（长×高×厚）

产品概述

将来自危险区的热电阻信号，经隔离变送输出单路或双路相互隔离的电流或电压信号到安全区，也可通过配置的通讯接口在安全区进行串行通讯联网。它是智能化的安全栅产品，具有在线故障自诊断功能，用户也可通过专用手持式中文编程器或计算机对本产品进行输入信号类型及输出量程的设置。

产品特点

◆ 全智能、数字化、现场可编程

◆ 16位高精度采集芯片设计

◆ 输入故障状态指示

◆ 22.5mm厚度，便于密集安装

◆ 标准DIN35mm导轨安装

产品参数

◆ 传输精度： ±0.2%F·S （25℃±2℃）

◆ 温度漂移： ≤50ppm/℃ （-20～+60℃）

◆ 引线电阻： ≤20Ω

◆ 负载能力： 电流 ≤500Ω；电压 ≥1MΩ

◆ 响应时间： ≤2 S

◆ 介电强度： ≥1500V AC（输入/输出/电源之间，漏电流1mA，测试时间1min）

◆ 电磁兼容： 符合IEC61000-4-4：1995中第三类工业现场对抗电磁干扰的要求

◆ 供电电源：20～30V DC （直流）

◆ 功    耗：1.0W（24V供电，单路20mA输出）

1.6W（24V供电，双路20mA输出）

◆ 工作温度： -20～+60℃

国家仪器仪表电气产品质量检验中心（CQSTI）认证参数：

（9、10、11间），（13、14、15间）：Um=250VAC/DC，Uo=10.5V，Io=110.5mA，Po=290mW

ⅡC：Co=1.28uF，Lo=1.79mH

ⅡB：Co=8.82uF，Lo=5.37mH

ⅡA：Co=37.8uF，Lo=14.32mH

危险区输入信号

◆ 热电阻：Pt100、Cu100、Cu50、BA1、BA2、G

◆ 线性电阻： 0-400Ω

安全区输出信号

直流电流：4～20mA、0～10mA、0～20mA1～5V、0～5V、0～10V

直流电压：1～5V、0～5V、0～10V

选 型

接线图

     ◆ 全智能、数字化、现场可编程

     ◆ 16位高精度采集芯片设计

     ◆ 输入故障状态指示

     ◆ 22.5mm厚度，便于密集安装

     ◆ 标准DIN35mm导轨安装

   ◆ 传输精度： ±0.2%F·S （25℃±2℃）

     ◆ 温度漂移： ≤50ppm/℃ （-20～+60℃）

     ◆ 引线电阻： ≤20Ω

     ◆ 负载能力： 电流 ≤500Ω；电压 ≥1MΩ

     ◆ 响应时间： ≤2 S

     ◆ 介电强度： ≥1500V AC（输入/输出/电源之间，漏电流1mA，测试时间1min）

     ◆ 电磁兼容： 符合IEC61000-4-4：1995中第三类工业现场对抗电磁干扰的要求

     ◆ 供电电源：20～30V DC （直流）

     ◆ 功    耗：1.0W（24V供电，单路20mA输出）

                  1.6W（24V供电，双路20mA输出）

     ◆ 工作温度： -20～+60℃

国家仪器仪表电气产品质量检验中心（CQSTI）认证参数：

    （9、10、11间），（13、14、15间）：Um=250VAC/DC，Uo=10.5V，Io=110.5mA，Po=290mW

     ⅡC：Co=1.28uF，Lo=1.79mH

     ⅡB：Co=8.82uF，Lo=5.37mH

     ⅡA：Co=37.8uF，Lo=14.32mH

危险区输入信号

     ◆ 热电阻：Pt100、Cu100、Cu50、BA1、BA2、G

     ◆ 线性电阻： 0-400Ω

安全区输出信号

     直流电流：4～20mA、0～10mA、0～20mA1～5V、0～5V、0～10V

     直流电压：1～5V、0～5V、0～10V
