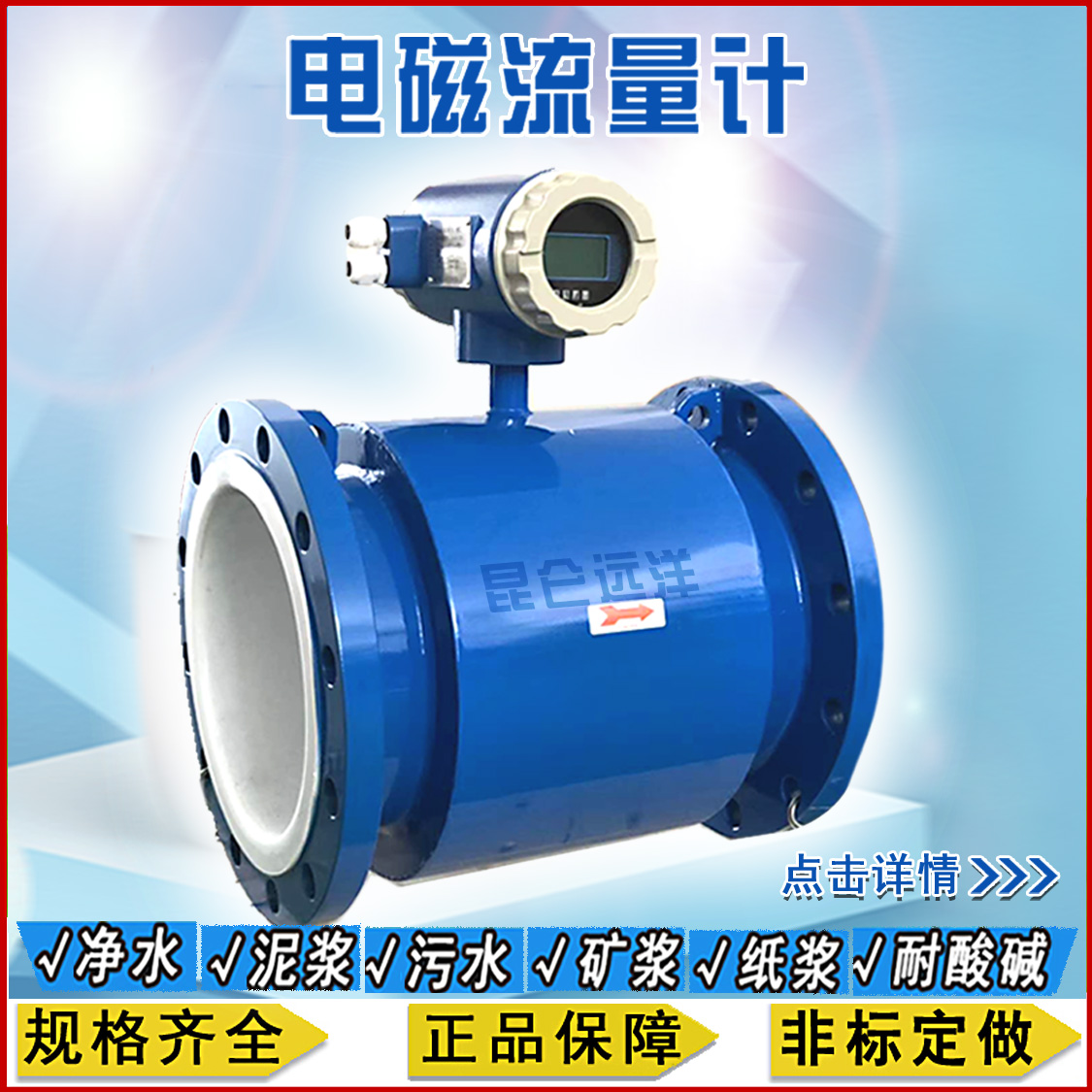

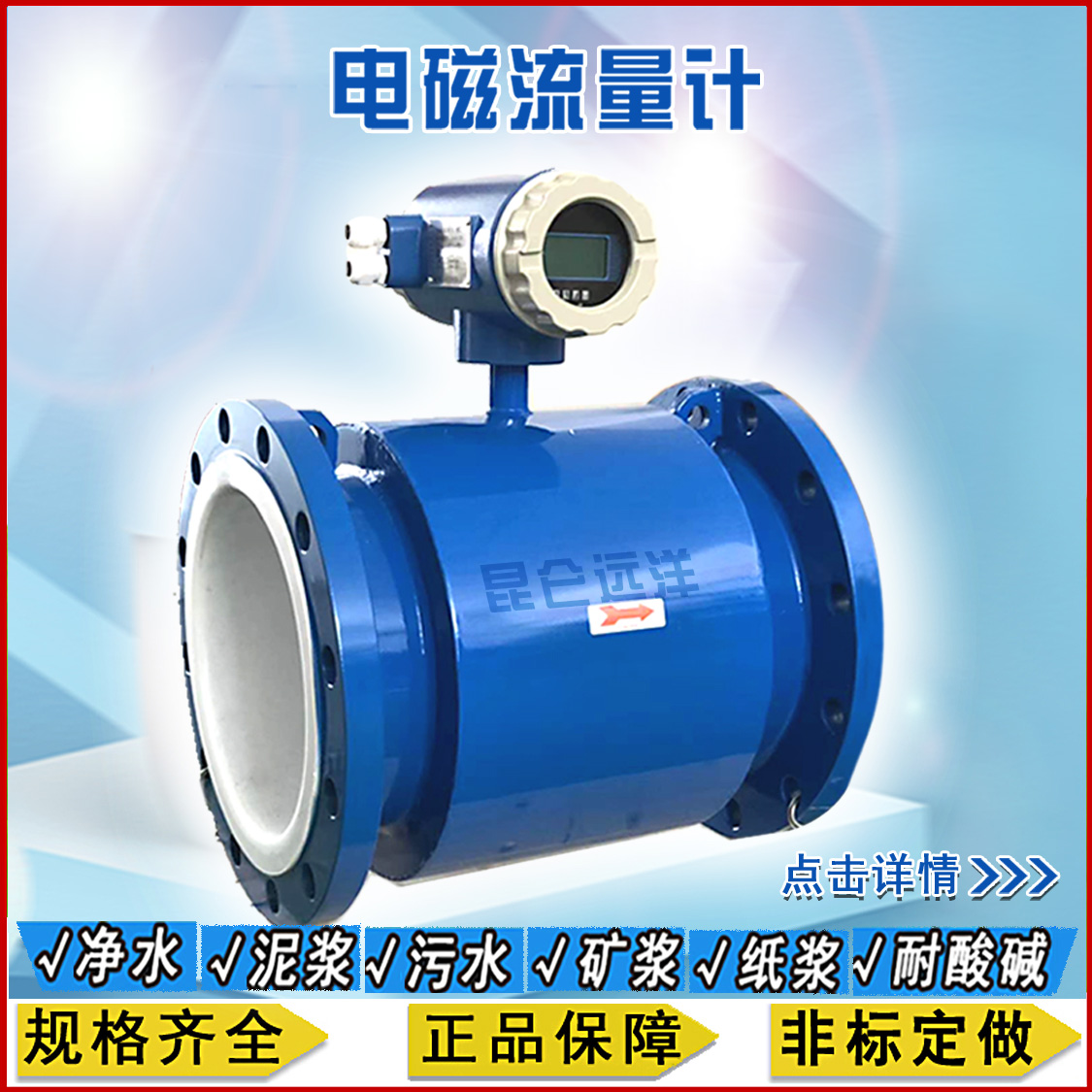

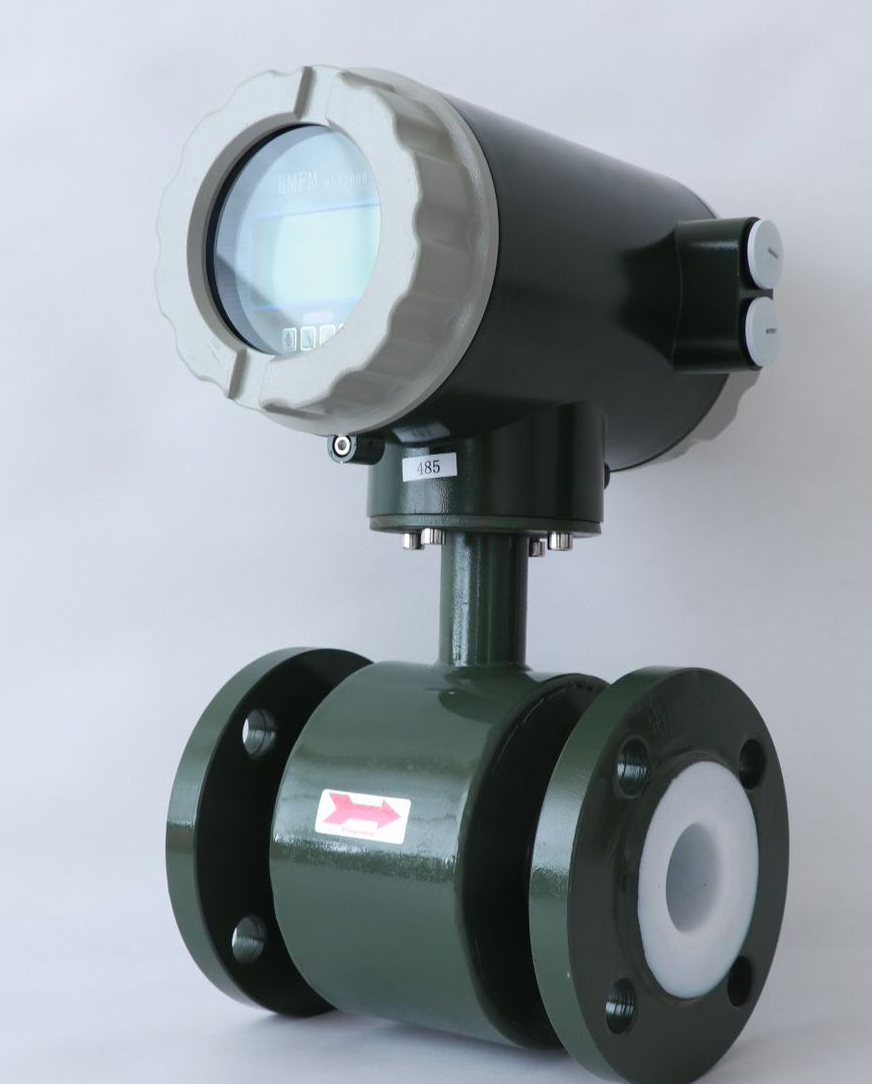

智能电磁流量计

产品概述

KYDG型智能电磁流量计是我公司采用国内外最新先进技术研制、开发的全智能型流量计.   KYDG型智能电磁流量计特别设计了带背光宽温的中文液晶显示器，功能齐全实用、显示直观、操作使用方便，可以减少其他电磁流量计英文菜单所带来的不必要的麻烦和错误。另外我们独家设计4-6多电极结构，进一步保证了测量精度并且任何时候无需接地环，减少了仪表体积和安装维护的麻烦。

主要应用领域

适用于测量封闭管道中导电液体和浆液的体积流量，如洁净水、污水、各种酸碱盐溶液、泥浆、矿浆、纸浆以及食品方面的液体等。广泛应用于冶金、造纸、水处理、化工、轻工、纺织、电力和采矿等行业。

产品特点

▲管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。

▲测量结果与流速分布，流体压力，温度、密度、粘度等物理参数无关。

▲在现场可根据用户实际需要在线修改量程。

▲高清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂。

▲采用16位嵌入式微处理器，运算速度快，精度高，可编程频率低频矩形波励磁，提高了流测量的稳定性.

▲全数字量的处理，抗干扰能力强，测量可靠，精度高，流量测量范围可达150:1

▲超低EMI开关电源，使用电源电压变化范围大，抗EMC好

▲内部具有三个积算器可分别显示正向累计量及差值积算量，内部设有不掉电时钟，可记录16次掉电时间

▲具有RS485、RS232、Hart和Modbus等数字通讯信号输出。

▲具有自检与自论功

产品参数

1.公称通径系列DN(mm)

管道式四氟衬里：10,15,20,25,32,40,50,65,80,100,125，150,200,250,300,350,400.450,500,600

管道式橡胶衬里：40，50，65，80，100，125，150，200，300，350，400，500，600，800，1000，1200

注：特殊规格可以定制

2.流动方向：正，反，净流量.

3.量 程 比：150：1

4.重复性误差：测量值的±0.1%

5.精度等级：管道式：0.5级，1.0级

6.被测介质温度：

普通橡胶衬里：-20~+60℃      高温橡胶衬里：-20~+90℃

聚四氟乙烯衬里：-30~+100℃   高温型乙烯衬里：-30~+180℃

7.额定工作压力：

管道式：DN10—DN65：≤2.5Mpa,   DN80—DN150：≤1.6Mpa,  DN200—DN1200：≤1.0Mpa

8.流量测量范围： 流量测量范围对流速度范围是0.3—15m/s

9.电导率范围：被测流体电导率≥5μs/cm.

大多数以水为成份的介质，其导电率在200-800μs/cm范围内，均可选用电磁流量；

10.输出电流及负载电阻：

4~20mA全隔离负载电阻＜750欧姆脉冲频率0-1KHZ光电隔离OCT外接电源≤35V

导通时 集电极最大电流为25mA

11.电极材料：

含钼不锈刚、钛（Ti）、钽（Ta）、哈氏合金（H）、铂（Pt）或其他特殊电极材料

12. 防护等级： 潜水型： IP68，其他型 IP65

13. 供电电源： 220VAC或24VDC

14. 管段长度： 管道式：上游≥5DN，下游≥2DN

15. 连接方式：流量计与配管之间均采用法兰连接，法兰连接尺寸应符合GB9119-88的规定。

16. 防暴标志：EXdllBT4

17. 环境温度： -25℃~+60℃     相对温度：5%~95%

18. 消耗总功率：小于20W

常见介质电导率表

液体	电导率（μs/cm）	液体	电导率（μs/cm）
各种酸	10*104-801*104	啤酒	600-800
碱液	8*104-30*104	麦芽汁	500-1000
蒸馏水	0.01-5	牛奶	200-300
水及饮料	200-800	水果酱	400-1000

流量范围的选择

内径（mm）	10	15	20	25	32	40	50	65
Qmin(m3/h) Qmax(m3/h)	0.0283 4.24	0.0636 9.54	0.12 16.96	0.176 26.5	0.29 43.42	0.452 67.85	0.7 106.0	1.19 179.0
内径（mm）	80	100	125	150	200	250	300	350
Qmin(m3/h) Qmax(m3/h)	1.8 271.0	2.28 424.0	4.41 662.0	6.36 954.0	11.3 1690	17.6 2650	25.4 3810	34.6 5190
内径（mm）	400	450	500	550	600	700	800	900
Qmin(m3/h) Qmax(m3/h)	45.2 6780	57.2 8570	77.6 10600	85.8 12800	101.0 15200	138.0 20700	180.0 27100	229.0 34300
内径（mm）	1000	1100	1200	1400	1600	1800	2000	2200
Qmin(m3/h) Qmax(m3/h)	282.0 42400	342.0 51300	407.0 61000	554.1 83121	732.7 108566	916.0 137404	1131.0 169635	1368.4 205258
