管道式涡街流量计当前的位置：首页 > 产品详情

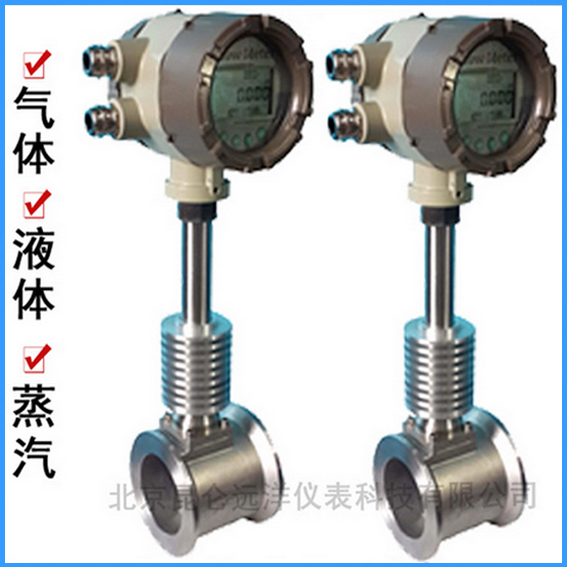

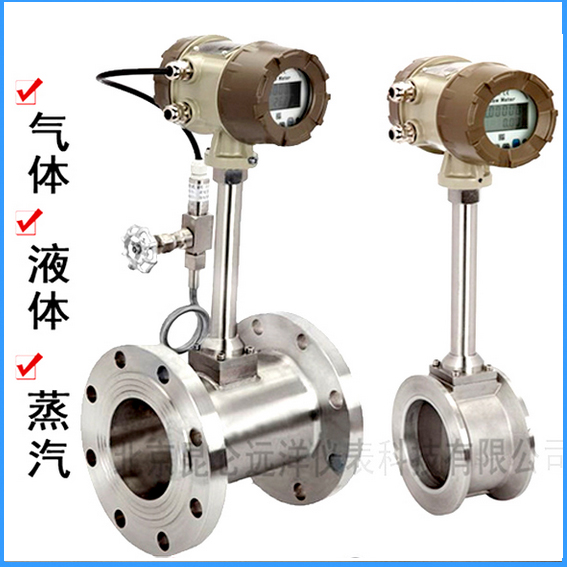

管道式涡街流量计
产品型号：KYGBS 产品规格： 输出信号： 精度等级： 外形尺寸： 应用领域：气体、液体、蒸汽 服务保证： 在线交流： 咨询电话：010- 61264350
产品介绍 功能特点 规格参数



注意：具体需要的功能不一样价格不一样的，请联系在线客服！

KYGBS系列管道式涡街流量计


产品概述

LUGB系列管道式涡街流量计是由设计在流场中的旋涡发生体、检测探头及相应的电子线路等组成。当流体流经旋涡发生体时，它的两侧就形成了交替变化的两排旋涡，这种旋涡被称为卡门涡街。斯特罗哈尔在卡门涡街理论的基础上又提出了卡门涡街的频率与流体的流速成正比，并给出了频率与流速的关系式：
f=St×V/d    式中：f 涡街发生频率（Hz）
V 旋涡发生体两侧的平均流速（m/s） St 斯特哈罗尔系数（常数）这些交替变化的旋涡就形成了一系列交替变化的负压力，该压力作用在检测探头上，便形成了一系列的交变电信号，经前置放大器转换、整形、放大处理后，输出与旋涡同步成正比的脉冲频率信号（或标准信号）。


产品特点

适用介质：气体、液体、蒸汽
不适用介质：高粘度液体

1)无可动部件，长期稳定，结构简单便于安装和维护
2) 传感器输出为脉冲频率，其频率与被测流体的实际流量呈线性，零点无漂移，性能十分稳定，结构形式多样，有管道式、插入式流量传感器形式
3) 精确度较高，通常液体的测量精度为±1.0%；气体的测量精度为±1.5%
4) 测量量程范围宽，在雷诺数为2×104 ～7×106范围内，可达1:20
5) 压损小（约为孔板流量计的1/4～1/2），属于节能流量仪表
6) 安装方式灵活，根据现场工艺管道不通，可水平，垂直和不同角度倾斜安装
7) 采用消扰电路和抗震动传感头，具有一定抗环境振动性能
8) 采用超低功耗单片微机技术，1节3V10AH锂电池可使用5年以上
9) 由软件对仪表系数非线性进行修正，提高测量精度
10) 采用EPROM对累积流量进行掉电保护，保护时间大于10年


产品参数

仪表型号

KYGBS-N

KYGBS-A

KYGBS-B

KYGBS-C

KYGBS-D

信号输出

脉冲

4-20mA

无

4-20mA

可选4-20mA/脉冲

供电电源

+24VDC±15%

+24VDC±15%

锂电池

24VDC±15%

24VDC±15%+锂电池

精度等级

液体：1.0级
气体或蒸汽：1.5～1.0级

液体：1.0级
气体或蒸汽：1.5～1.0级

液体：1.0级
气体或蒸汽：1.5～1.0级

测量范围

标准量程

标准量程或扩展量程

标准量程或扩展量程

显示器

无

有

有

温压补偿

无

无

有

通讯接口

无

无

RS485

实时记录

无

无

有

仪表材质

304或316L不锈钢

304或316L不锈钢

304或316L不锈钢

防爆等级

ExdIIBT6或ExiaIICT4

ExdIIBT6或ExiaIICT4

ExdIIBT6或ExiaIICT4

防护等级

IP65

IP65

IP65

整机功耗

< 1W

< 1W

< 1W

仪表通经

DN15～DN300

DN15～DN300

DN15～DN300

安装方式

法兰安装

法兰安装

法兰安装

介质温度

-40℃～250℃或
-40℃～350℃

-40℃～250℃或
-40℃～350℃

-40℃～250℃或
-40℃～350℃

环境温度

-20℃～60℃

-20℃～60℃

-20℃～60℃








适用介质：气体、液体、蒸汽
不适用介质：高粘度液体

1)无可动部件，长期稳定，结构简单便于安装和维护
2) 传感器输出为脉冲频率，其频率与被测流体的实际流量呈线性，零点无漂移，性能十分稳定，结构形式多样，有管道式、插入式流量传感器形式
3) 精确度较高，通常液体的测量精度为±1.0%；气体的测量精度为±1.5%
4) 测量量程范围宽，在雷诺数为2×104 ～7×106范围内，可达1:20
5) 压损小（约为孔板流量计的1/4～1/2），属于节能流量仪表
6) 安装方式灵活，根据现场工艺管道不通，可水平，垂直和不同角度倾斜安装
7) 采用消扰电路和抗震动传感头，具有一定抗环境振动性能
8) 采用超低功耗单片微机技术，1节3V10AH锂电池可使用5年以上
9) 由软件对仪表系数非线性进行修正，提高测量精度
10) 采用EPROM对累积流量进行掉电保护，保护时间大于10年





产品参数

仪表型号

KYGBS-N

KYGBS-A

KYGBS-B

KYGBS-C

KYGBS-D

信号输出

脉冲

4-20mA

无

4-20mA

可选4-20mA/脉冲

供电电源

+24VDC±15%

+24VDC±15%

锂电池

24VDC±15%

24VDC±15%+锂电池

精度等级

液体：1.0级
气体或蒸汽：1.5～1.0级

液体：1.0级
气体或蒸汽：1.5～1.0级

液体：1.0级
气体或蒸汽：1.5～1.0级

测量范围

标准量程

标准量程或扩展量程

标准量程或扩展量程

显示器

无

有

有

温压补偿

无

无

有

通讯接口

无

无

RS485

实时记录

无

无

有

仪表材质

304或316L不锈钢

304或316L不锈钢

304或316L不锈钢

防爆等级

ExdIIBT6或ExiaIICT4

ExdIIBT6或ExiaIICT4

ExdIIBT6或ExiaIICT4

防护等级

IP65

IP65

IP65

整机功耗

< 1W

< 1W

< 1W

仪表通经

DN15～DN300

DN15～DN300

DN15～DN300

安装方式

法兰安装

法兰安装

法兰安装

介质温度

-40℃～250℃或
-40℃～350℃

-40℃～250℃或
-40℃～350℃

-40℃～250℃或
-40℃～350℃

环境温度

-20℃～60℃

-20℃～60℃

-20℃～60℃
