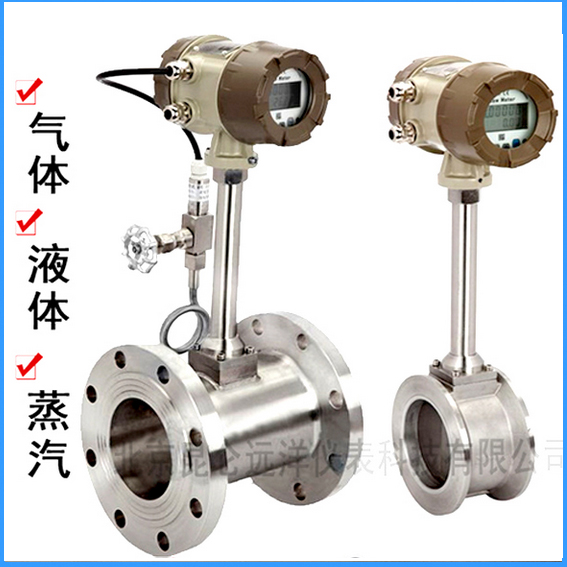

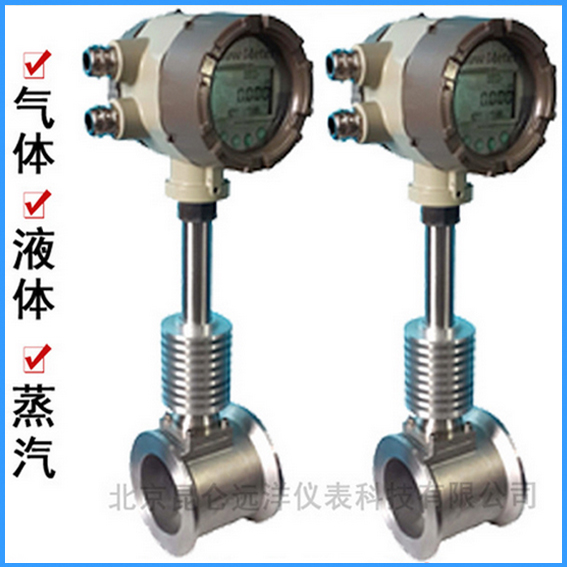

智能涡街流量计

产品型号：产品规格：输出信号：精度等级：外形尺寸：应用领域：气体、液体、蒸汽服务保证：在线交流：

咨询电话：010- 61264350

产品介绍功能特点规格参数

涡街流量计

适用介质：气体、液体、蒸汽

不适用介质：高粘度液体
流体管道不可有明显振动

■ 专用ASIC大规模集成电路，尺寸小
■ 系统集成度高，可靠性高，功耗低
■ 低直流输入偏置≤ 50uV，温度漂移 <1uV/°C
■ 可编程滤波器，对于非周期性的振动干扰可有效的去除
■ 实现智能化控制，无需人工调试

产品概述

    Sagitta型涡街流量计是由设计在流场中的旋涡发生体、检测探头及相应的电子线路等组成。当流体流经旋涡发生体时，它的两侧就形成了交替变化的两排旋涡，这种旋涡被称为卡门涡街。斯特罗哈尔在卡门涡街理论的基础上又提出了卡门涡街的频率与流体的流速成正比，并给出了频率与流速的关系式：
         f=St×V/d
         式中：
         f 涡街发生频率（Hz）
         V 旋涡发生体两侧的平均流速（m/s）
         St 斯特哈罗尔系数（常数）
     这些交替变化的旋涡就形成了一系列交替变化的负压力，该压力作用在检测探头上，便形成了一系列的交变电信号，经前置放大器转换、整形、放大处理后，输出与旋涡同步成正比的脉冲频率信号（或标准信号）。
