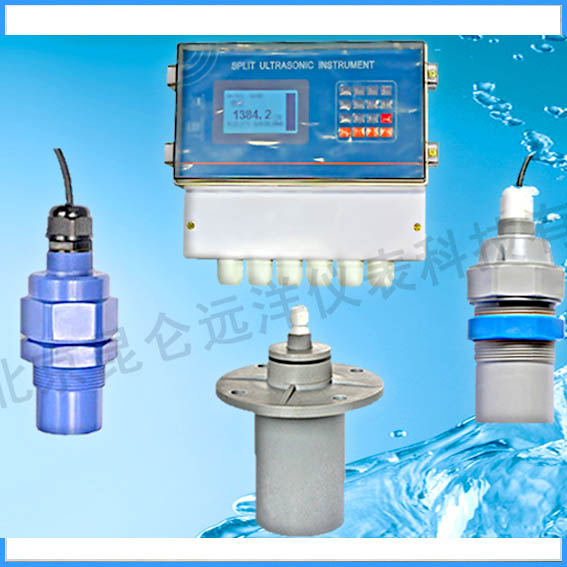

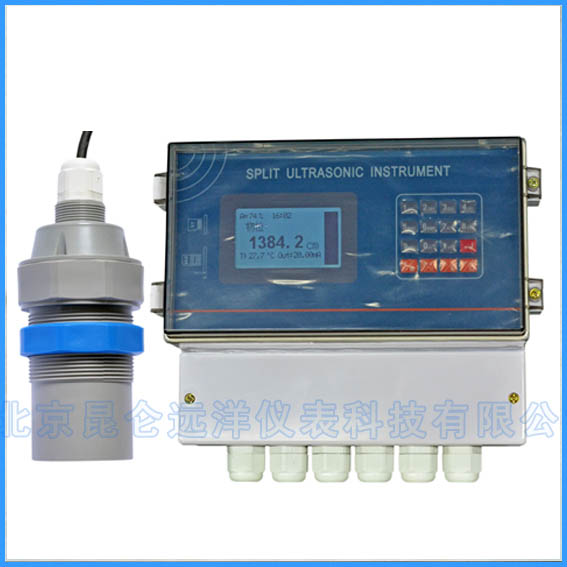

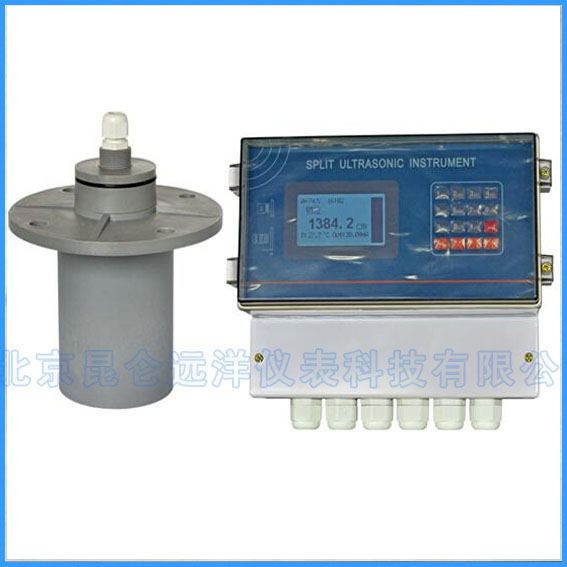

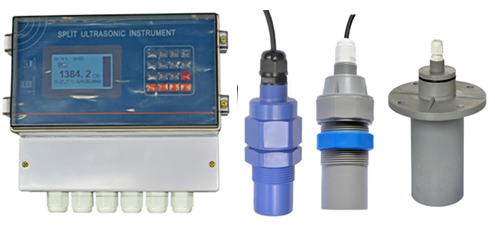

KYCS-F系列 分体型超声波物（液）位仪

KYCS-F系列产品品是我司积多年生产经验，吸取了多种同类产品优点，而开发的一款方便适用的分体式超声波物位仪表，解决了在恶劣环境一体机电路容易出现故障的后顾之忧。具有测量精确、工作可靠、外观大方等优点。采用大规模集成电路，元件贴片率达90%，保证了产品的长期可靠性。同时将其功耗降到了极低。采用大屏幕显示全中文菜单容易上手，支持SD卡数据采集和串口数据下载。可记录十个干扰回波点。

应用领域

☆ 水及污水处理

泵房、集水井、生化反应池、沉淀池等

☆ 电力、矿山

灰浆池、煤浆池、黄油储罐、堆料场或部分移动设备控制等

☆ 食品工业

酒厂、粮仓、食品材料装盛槽罐等

☆控制系统配套使用

技术参数

测距范围：2m、5m、8m、10m、12m、15m、20m、25m、30m（订货时选定）；

盲 区：0.3-1.5m（与量程而不同）

发 射 角: 小于 12°（与传感器而不同）

测距精度：±0.25%F.S

显 示：中文3吋ＬＣＤ

最小显示分辨率：1mm

温度补偿：自动温度补偿

工作频率：20 KHz～200KHz（因型号规格而不同）

现场设置：通过本机按键完成

标 定：出厂标定,可现场校准

支持MiniSD卡数据采集、支持无线传输、支持微型打印机。（订货时选定）

可中英文自动切换

输出（订货时选定）

模拟信号输出：4～20mA（标配）、0～20mA、0～5V、 0～10V负载>300Ω

数字通讯：RS485、HART协议

4通道继电器输出：继电器触点容量:AC:5A 250V DC:10A 120V

供电

工作电压：AC220V或DC24V

功耗：<5W

物理性能

主机外形尺寸： 240mm×184mm×110mm

传感器外形尺寸：Φ65mm×119mm×G1 1/2(2m量程)

Φ74mm×137mm×M60(5m-15m量程)

Φ110mm×194mm×M30(20m-30m量程)

主机材质：ABS工程塑料

换能器材质：ABS工程塑料、尼龙

传感器安装接口：G1 1/2(2m量程)

M60×2（5m-15m量程）

M30X1.5或DN80非标法兰（20m-30m量程）

键 盘：16位键盘操作

传感器线缆：10m屏蔽线缆（可定制任意长度）

环境性能

防护等级：主机防护等级IP55

传感器防护等级：IP65（可选更高的防护等级）

工作温度: －10℃～60℃

工作压力： 常压

储存温度： ≤80%RH无结露

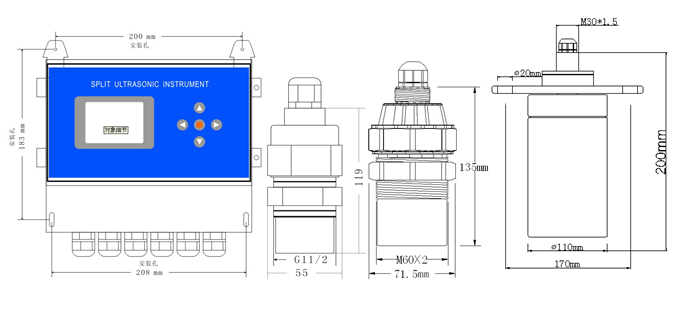

产品尺寸：
