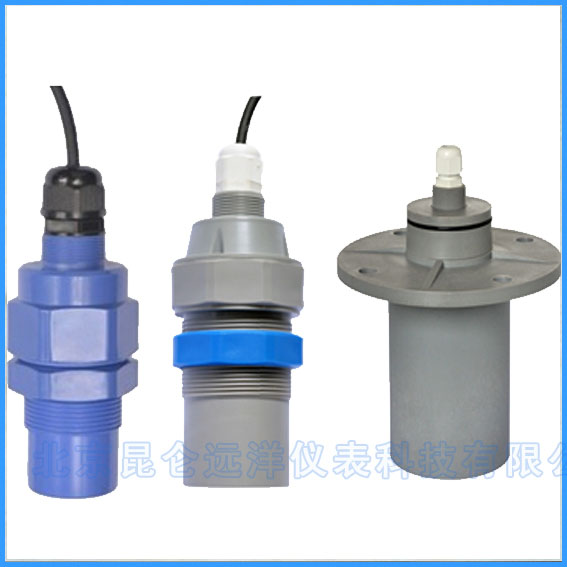

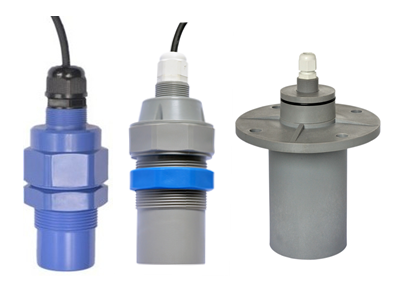

KYCS-CA系列 精巧型超声波液位计

KYCS-CA 精巧型超声波变送器是我公司最新专为低成本、小安装空间、设备配套等应用工况而设计的，它博采众长,吸取了国内外多种物位仪优点,实现了全数字化,人性化设计理念,具有完善的物/液位测控.主芯片采用进口工业级单片机，数字温度补偿和超宽电压输入稳压等数十块相关专用集成电路。具有抗干扰性强。它不必接触工业介质就能满足大部分物位测量要求，从而彻底地解决了压力式、电容式、浮子式等传统测量方式带来的缠绕、堵塞、泄露、介质腐蚀、维护不便等缺点。因此可广泛应用于与料位，液位测控相关的各个领域。

产品特点

坚固、稳定的传感器适合恶劣工业场合；

抗干扰性强及在线输出调节；

换能器内置温度传感器，实现测量值的实时自动温度补偿；

参数可通过RS485设置，也可以通过外接调试电阻来设置本机内部参数。

屏蔽探头附近干扰信号；

4~20MA电流输出，可选现场总线接口。

应用领域

☆ 水及污水处理

泵房、集水井、生化反应池、沉淀池等

☆ 电力、矿山

灰浆池、煤浆池、水处理等

油田

技术参数

液位量程：2m、5m、8m、10m、12m、15m、20m、25m、30m（订货时选定）

检测盲区：≤0.25～1.5m（与量程而不同）

发射角: 小于12°（与传感器而不同）

检测精度：±0.25%F.S

显示方式： 无

温度补偿：自动温度补偿

工作频率 ：20 KHz～43.0KHz

标定：出厂标定

输出（订货选定）

模拟输出信号：0～20mA；4～20mA负载>300Ω；0～5V；0～10V

数字输出：RS485（支持Modbus）

开关输出：NPN

供电：

工作电源：DC12~30V

功耗：小于1.5W

物理特性：

外形尺寸：Φ55mm×119mm×G1 1/2(2m量程)

Φ74mm×135mm×M60(5m-15m量程)

Φ109mm×200mm×M30(20m-30m量程)

安装方式：G1 1/2 或Φ47MM圆孔 (2m量程)

M60X2或Φ61mm圆孔(5m-15m量程)

M30X1.5或DN80非标法兰(20m-30m量程)

外壳材质: ABS工程塑料、尼龙

进线电缆：1.5m（可选任意长度）

环境性能

防护等级:IP65（可选更高防护等级）

防爆等级本安防爆：ExiaII BT4Gb（订货选定）

工作温度: －10℃～60℃

工作压力： 常压

储存温度： ≤80%RH无结露

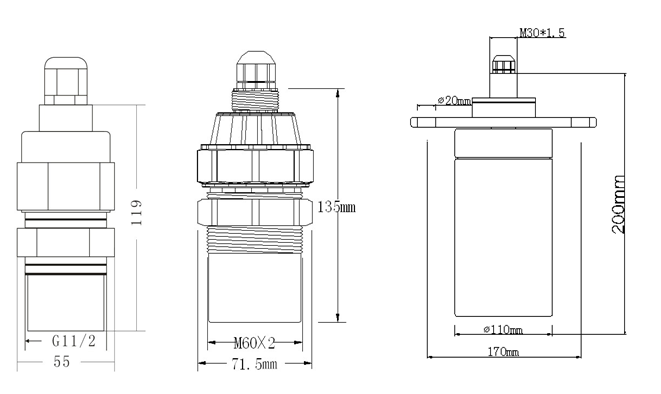

产品尺寸：
