无纸记录仪（全隔离万能输入）当前的位置：首页 > 产品详情

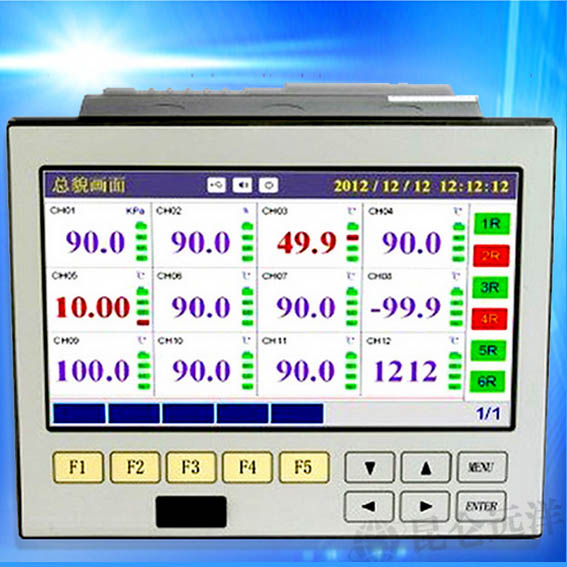

无纸记录仪（全隔离万能输入）

产品型号： KYR 产品规格：输出信号：精度等级：外形尺寸：应用领域：服务保证：在线交流：

咨询电话：010- 61264350

产品介绍功能特点规格参数

7英寸宽屏无纸记录仪

1.显示

7英寸真彩TFT LCD

数字显示画面、棒图显示画面、实时曲线画面、追忆曲线画面共四个基本画面

基本误差小于±0.2%F·S，数字显示范围-9999~19999

实时曲线记录间隔1秒~240秒，共分11档：1/2/4/8/12/24/36/60/120/180/240秒可选

追忆曲线记录间隔从1秒到240秒连续可设。

记录功能记录容量： 64/128/192/248MB（FLASH容量可选择）

2. 输入信号

全隔离万能输入1-16通道输入

热电阻：PT100、Cu50、G53、Cu100、BA1、BA2（要求三线电阻平衡，引线电阻<10Ω）

热电偶：S、B、K、T、R、E、N、J

电压输入：0-5V、1-5V、0-20mV、0-100mV

电流输入：0-10mA、4-20mA，（0-20mA输入需在订货时注明）

Res 频率输入：频率信号（PI）（频率范围：0.5-5000HZ，最大范围可定制）

辐射高温计：F1、F2

钨铼：WRe3-25、WRe5-26

注：其它输入信号（如开关量输入（DI））或分度号（如PT1000）需在订货时注明

3.报警输出及变送输出

继电器输出：触点容量AC 220V，3A，阻性负载

6点可组态输出，可按通道的各报警点值设定

可组态4点变送输出，光电隔离，误差小于±0.2% F·S，电流输出负载能力≤450Ω

电压输出配接设备阻抗：需大于2KΩ

4.外供电源

DC 24V电源：用于给变送器供电，最大负载能力≤200mA

5. 通讯打印接口（选配功能）

光电隔离

RS232、RS485标准，在订货时注明

通讯速率1200、2400、9600、19200、38400、57600通过设定选择

配套测试软件，提供组态软件和应用软件技术支持

可选Modbus RTU通讯协议与上位机通讯

6.电源条件

AC 220V供电的仪表：AC 85~265V，功耗小于25VA

DC 24V供电的仪表：24V±10%，功耗小于25VA

注：实际功耗与仪表总通道数有关
